Lectura de eventos por relé de protección en subestaciones industriales

Cómo cruzar la bitácora del relé con las maniobras anotadas en campo.

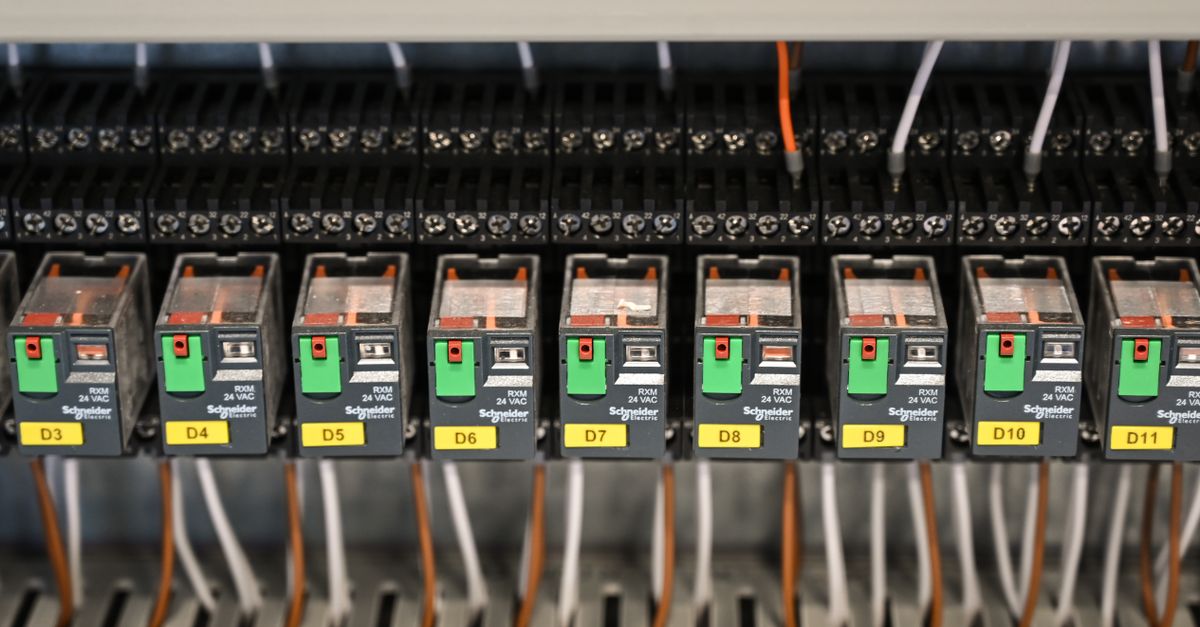

Cuando un relé de protección actúa, deja tres cosas guardadas: la marca de tiempo, el tipo de evento y el estado interno en el instante del disparo o de la alarma. Ese paquete de datos es lo más cercano a una grabación de lo que pasó en la subestación. El problema aparece después, cuando nadie lo ordena y la bitácora queda como una lista de códigos sin contexto. Sin la ficha de maniobra al lado, un disparo a las 03:14 puede significar cosas muy distintas según lo que la brigada estaba haciendo en ese momento.

El método que usamos en campo parte de una regla simple: primero se extrae la bitácora completa del equipo, después se ordena cronológicamente y solo entonces se compara contra lo anotado en la ficha de maniobra. No al revés. Si se empieza por la ficha, la lectura del relé se acomoda a la versión del turno y se pierden las diferencias de criterio que justamente interesa detectar. Al ordenar la bitácora por marca de tiempo, aparecen eventos que no siempre se recuerdan: bloqueos que entraron y salieron, señales de sincronismo que se mantuvieron activas más tiempo del esperado, alarmas que no llegaron a disparo.

Ese cruce es donde se ven las desviaciones entre turnos. Un operador anota "disparo por sobrecorriente" y el relé registra primero una pérdida de sincronismo y después la actuación de respaldo. Otro turno reporta una maniobra limpia y la bitácora muestra dos intentos de cierre. Ninguna de las dos versiones es necesariamente falsa, pero la diferencia importa para el expediente técnico y para ajustar los protocolos de prueba en los tableros de protección.

SynchControl incorpora ese registro por equipo y lo mantiene junto a la ficha de puesta en servicio y a las lecturas de los transformadores de instrumento. La plataforma no interpreta la causa de la actuación ni emite diagnóstico automático: ordena los datos del relé, los vincula con la maniobra registrada y los deja disponibles para el análisis del ingeniero o del supervisor. El reporte exportable conserva la trazabilidad por equipo, lo que permite adjuntarlo a una auditoría interna o al informe que se entrega al cliente.

Si tu brigada todavía consolida estas bitácoras a mano en hojas sueltas, vale la pena revisar cómo se está haciendo el cruce. Puedes ver el detalle de la plataforma en servicios técnicos o escribirnos por la página de contacto para coordinar una demostración con el equipo técnico. La entrada anterior del blog, sobre verificación de sincronización antes del acoplamiento, complementa este método desde el lado de la maniobra previa al cierre.

Lectura de eventos por relé de protección en subestaciones industriales

Si estás cruzando la bitácora de un relé con la ficha de maniobra y aparece una diferencia de criterio entre turnos, la consulta se atiende por correo o por teléfono. Describe el equipo, la marca de tiempo del evento y qué anotó la brigada en campo; con eso el equipo técnico puede orientar la revisión sin adivinar el contexto.

No hay portal de tickets ni carga de archivos: la conversación se sostiene por los canales de contacto y, cuando corresponde, se coordina una revisión conjunta del historial exportado.

Correo técnico Escribe a info@synchcontrol.com con el identificador del equipo, la fecha del disparo o alarma y el fragmento de bitácora que quieres contrastar. Adjuntar la ficha de maniobra escaneada ayuda a ubicar la diferencia.
Línea telefónica Para consultas operativas durante una puesta en servicio, marca el +51 942 333 232. Conviene tener a mano el estado interno del relé en el momento del evento antes de llamar.
Dirección postal Perú, Cl. Valentín Tejada # 332. Es una dirección de contacto para correspondencia técnica, no un punto de atención presencial.
Antes de escribir Revisa si la desviación entre la bitácora del relé y la maniobra anotada ya está descrita en la ficha de puesta en servicio. Muchas diferencias entre turnos se aclaran al comparar la hora del relé con la hora de la brigada.

Consulta también las condiciones de uso del material técnico y el tratamiento de datos de los reportes exportados. Términos Política

Lectura de eventos por relé de protección en subestaciones industriales

Material redactado por el equipo editorial de SynchControl para brigadas de subestaciones industriales. El contenido se apoya en lo que el relé de protección deja registrado y en lo que la brigada anota durante la maniobra, sin atribuir diagnósticos automáticos ni causas que la plataforma no calcula.

Esta entrada forma parte de la serie sobre registro de eventos y trazabilidad por equipo. Si necesitas revisar el método completo aplicado a tu subestación, la ficha de puesta en servicio y el historial exportable del relé se trabajan en conjunto con el equipo técnico. Puedes escribirnos para coordinar la descarga de la plantilla de verificación y una demostración de la plataforma.

Solicitar la plantilla y coordinar una demostración

Lectura de eventos por relé de protección en subestaciones industriales

Antes de usar una bitácora de relé como evidencia, conviene fijar el alcance. SynchControl ordena lo que el equipo registró: marca de tiempo, tipo de evento y estado interno en el instante del disparo o de la alarma. No interpreta la causa de la actuación ni anticipa comportamientos futuros. Tampoco reemplaza el criterio del ingeniero o del supervisor que revisa la maniobra. Cuando la brigada anota una hora distinta a la del relé, esa diferencia se conserva tal cual, sin corregirla de oficio, porque suele ser justamente el dato que explica un desacuerdo entre turnos.

Bitácora del reléMarcas de tiempo, tipo de evento y estado interno tal como quedaron guardados en el equipo. Ficha de maniobraLo que la brigada anotó en campo durante el acoplamiento, con hora y responsable. Señales de sincronismoPermisivos y bloqueos asociados al cierre, revisados contra el registro del relé. Historial exportableEl cruce ordenado por equipo, listo para auditoría interna o informe al cliente. Fuera de alcanceDiagnóstico de causa, predicción de fallas y modelos o firmware no declarados por el fabricante.

Lectura de eventos por relé de protección en subestaciones industriales

Cómo cruzar la bitácora del relé con las maniobras anotadas en campo

Marca de tiempo y estado interno

El relé guarda la hora exacta del disparo o de la alarma junto con el estado de sus entradas y salidas en ese instante. Ese bloque es la primera pieza del cruce: sin la marca de tiempo no se puede ubicar el evento dentro de la secuencia de maniobra que la brigada anotó en la ficha de campo.

Bitácora cronológica por equipo

Conviene ordenar los eventos por equipo y no por turno. Cuando el historial se arma en una sola línea de tiempo, los disparos repetidos, las alarmas que se despejan solas y los bloqueos que quedan activos aparecen en su orden real y dejan de confundirse con fallas distintas.

Cruce con la ficha de maniobra

La ficha de maniobra registra qué se accionó, en qué orden y con qué lectura de referencia. Al ponerla junto a la bitácora del relé, las diferencias de criterio entre turnos se vuelven visibles: una misma señal puede haberse interpretado como alarma en un turno y como bloqueo en el siguiente.

Señales de sincronismo y bloqueos

Las señales de sincronismo y los bloqueos suelen quedar fuera de la revisión diaria porque no generan disparo. Sin embargo, dejan rastro en el historial del relé y explican por qué una maniobra de acoplamiento no llegó a ejecutarse o por qué el interruptor quedó inhibido sin que nadie lo advirtiera en el momento.

Historial exportable y trazabilidad

El resultado del cruce se guarda como historial exportable por equipo. Ese archivo sirve para auditoría interna, para el informe al cliente y para ajustar los protocolos de prueba en los tableros de protección, porque conserva la relación entre el evento del relé y la maniobra que lo acompañó.

Diferencias entre turnos

Cuando el historial se revisa con la ficha de maniobra al lado, aparecen los puntos donde cada turno aplicó un criterio distinto sobre la misma señal. Anotarlos no resuelve la causa, pero deja el antecedente documentado para que el ingeniero o el supervisor decida si corresponde ajustar el protocolo de prueba.
